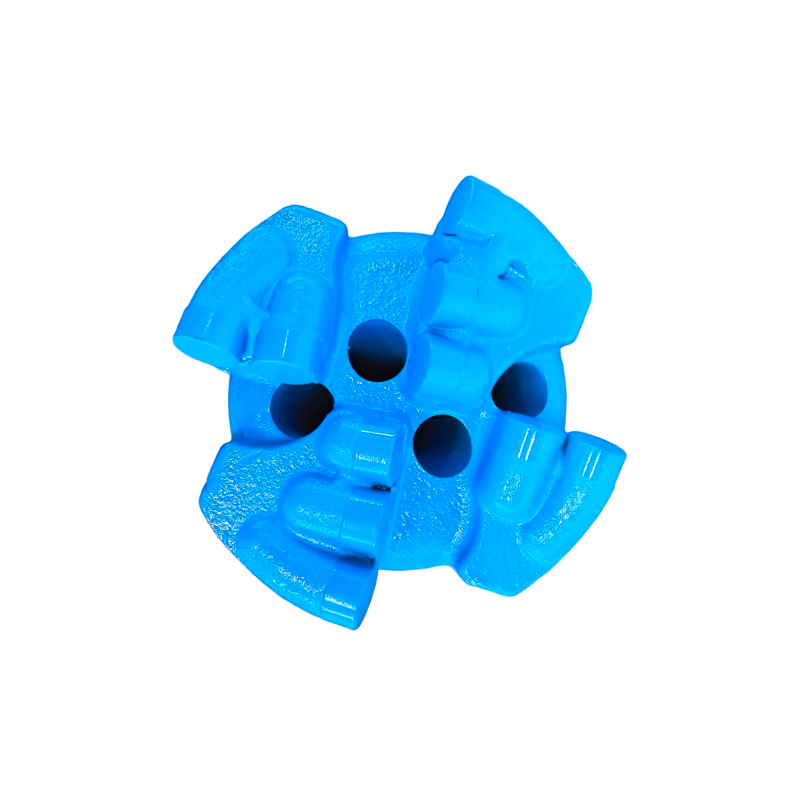

PDC Направленное долото с плоским торцом
Направленное долото PDC с плоским торцом применяется в комплекте с винтовым забойным двигателем для бурения длинных направленных скважин при дегазации угольных пластов, разведочного бурения на воду и водоподавления, а также для бурения боковых стволов.
Описание
маркер
Характеристики продукции
Направленное долото PDC с плоским торцом применяется в комплекте с винтовым забойным двигателем для бурения длинных направленных скважин при дегазации угольных пластов, разведочного бурения на воду и водоподавления, а также для бурения боковых стволов. Долото не имеет внутреннего конуса, основное внимание уделено способности к боковому резанию и набору угла.
Конструкция состоит из высокопрочного стального корпуса, спиральных плоских лопастей, резцов PDC, короткой широкой калибрующей части, промывочных каналов большого сечения и соединительной резьбы. Торец корпуса плоский. Лопасти расположены по спирали. Наружные резцы имеют увеличенный боковой вылет, что усиливает способность к боковому резанию. Применяется короткая широкая калибрующая часть. В центре выполнено промывочное отверстие большого диаметра, широкие каналы улучшают удаление шлама и охлаждение. На отдельных участках устанавливаются обратные резцы, снижающие риск прихвата при подъёме инструмента. Долото выпускается в трёх-, четырёх- и пятилопастном исполнении.
По рабочим характеристикам долото обладает высокой способностью к боковому резанию, хорошими показателями набора угла и забуривания боковых стволов при скользящем бурении, обеспечивает правильную форму стенок скважины и высокую точность управления траекторией. Плоская торцевая конструкция обладает слабым центрированием, при бурении вертикальных скважин возможно незначительное отклонение. В трещиноватых крепких породах возможны сколы резцов. При горизонтально-направленном бурении требуется усиленная промывка для предотвращения скопления шлама и сальникообразования на долоте. Отсутствие подвижных элементов обеспечивает высокую надёжность. Подходит для бурения длинных горизонтальных и близких к горизонтальным направленных скважин в подземных условиях. Распространённые типоразмеры: φ75–φ200.
Параметры продукции
| Общий размер долота (мм) | φ96/φ98 |
φ120 |
φ133 |
φ153 |
|
| Параметры долота | Количество лопастей | 3/4 | 4/5 | 4/5 | 5/6 |
| Размер основных резцов (мм) | 13,44 | 13,44/15,88 | 13,44/15,88 | 15,88 | |
| Количество основных резцов | 8–10 | 14–18 | 16–20 | 17–20 | |
| Материал калибрующей части | Твёрдый сплав или PDC | Твёрдый сплав или PDC | Твёрдый сплав или PDC | Твёрдый сплав или PDC | |
| Количество промывочных отверстий | 3/4 | 4/5 | 4/5 | 5/6 | |
| Параметрыбурения | Рекомендуемая нагрузка на долото (кН) | 20–40 | 30–60 | 40–70 | 50–80 |
| Рекомендуемая частота вращения (RPM) | 50–300 | 50–300 | 50–260 | 50–260 | |
| Рекомендуемая подача насоса (л/мин) | 150–300 | 150–300 | 200–480 | 200–480 | |
Область применения
Часто применяется при строительстве подземных направленных скважин для дегазации угольных пластов, разведочного бурения на воду, цементационных и упрочняющих скважин.
